Polígono de Corte icono

Descripción

Esta herramienta, exclusiva para proyectos de Agua potable (WS), permite delimitar la zona mínima de afectación en caso de intervenir una tubería. El infrome generado permite, además, visualizar y exportar los usuarios que se verán afectados por la intervención programada. La herramienta también cuenta con el Gestor de Polígonos de corte, que permite administrar los registros creados, pudiendo abrirlos, visualizarlos, modificarlos, eliminarlos y exportarlos.

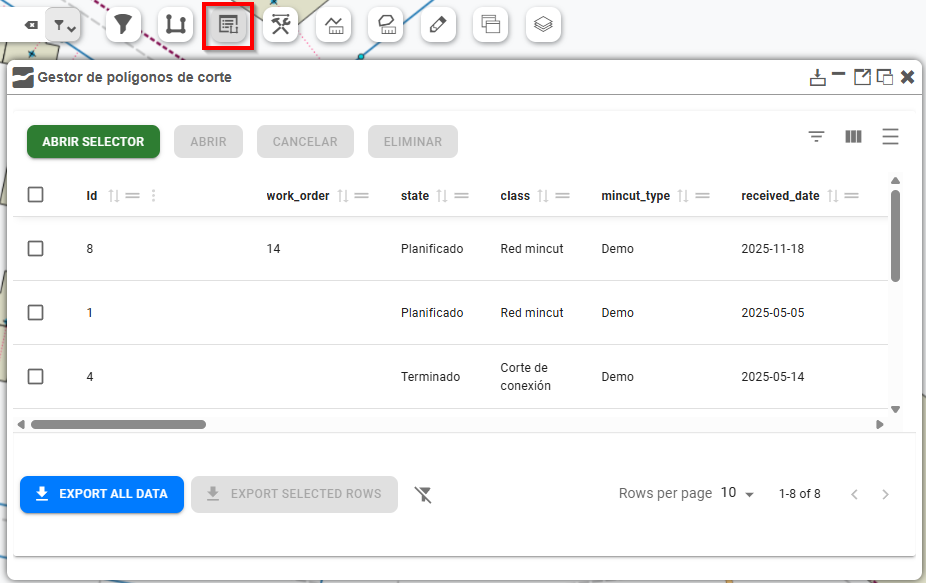

../../../../_images/gestor_poligono_corte.png

Figura 18 Gestor de Polígonos de corte.

Cómo usar

Seleccionando el punto sobre la tubería a intervenir, la herramienta buscará las válvulas más próximas que aíslen este tramo. Asimismo, el formulario permite planificar un corte programado, dejando registro de fecha y hora de inicio y finalización.

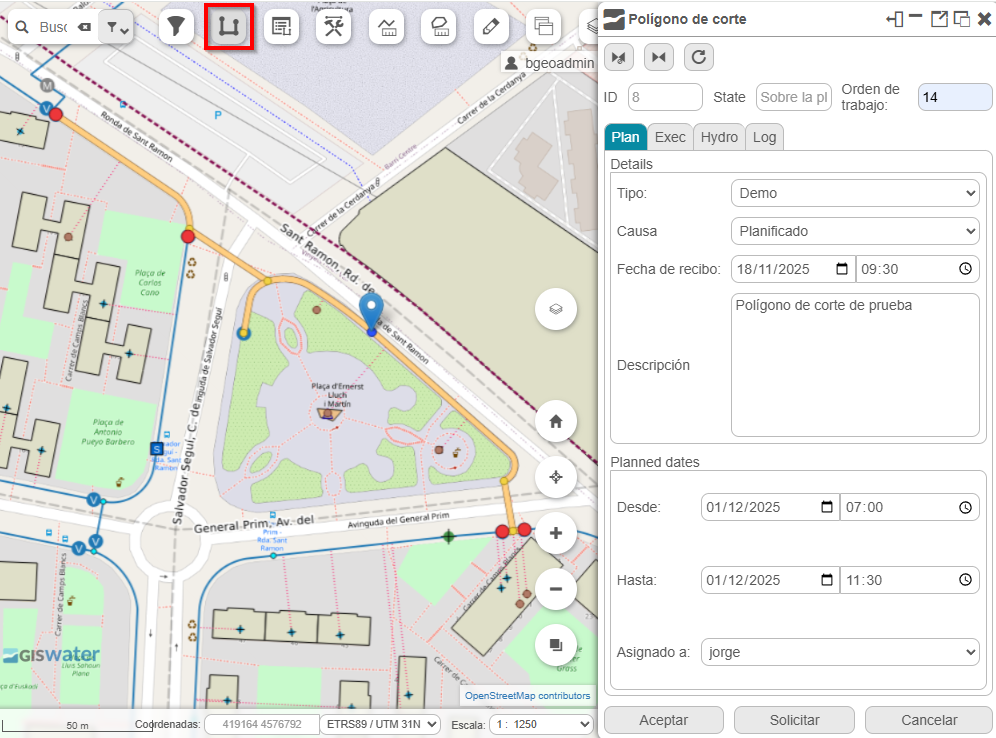

../../../../_images/poligono_corte_uso.png

Figura 19 Generación del polígono de corte.

Se puede planificar, ejecutar y finalizar un corte programado. Así cómo recalcular el polígono de corte indicando válvulas inaccesibles o directamente abrirlas o cerrarlas.

Nota

Las capas temporales generadas por la herramienta pueden eliminarse utilizando el botón de Eliminar capas temporales.
