Medición

Descripción

La herramienta Medición permite realizar distintas operaciones sobre el mapa según la necesidad del proyecto. Incluye las siguientes funcionalidades:

• Posición: permite obtener las coordenadas al dar clic en algún punto del mapa; esta opción es accesible desde los botones de medir línea o área.

• Longitud : calcula la distancia entre puntos seleccionados y genera un perfil de elevación del tramo definido, con opciones de exportación e impresión.

• Área : permite obtener la superficie de un polígono definido sobre el mapa, ya sea accediendo desde el botón correspondiente o cambiando al modo Área dentro de la misma herramienta de medición.

• Dirección: permite obtener el rumbo azimut al dar clic en dos puntos sobre el mapa. Esta función también es accesible desde los botones de medir línea o área.

Cómo usar

Posición: para obtener la posición de un punto, se accede a la opción Posición desde los botones de medición. Al hacer clic sobre cualquier punto del mapa, se mostrarán las coordenadas correspondientes.

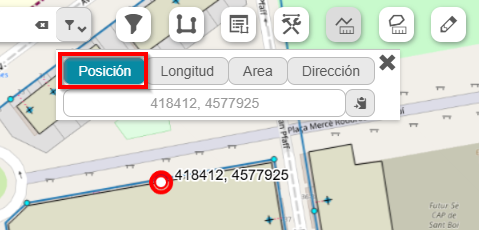

Figura 2 Obtención de coordenadas de un punto en el mapa.

Longitud: una vez seleccionada la herramienta, activar el modo Longitud. A continuación, se hace clic sobre los puntos del mapa entre los cuales se desea obtener la distancia. Las unidades de medida pueden configurarse según los requerimientos del proyecto. Tras definir el tramo, en la parte inferior se mostrará el perfil de elevación generado.

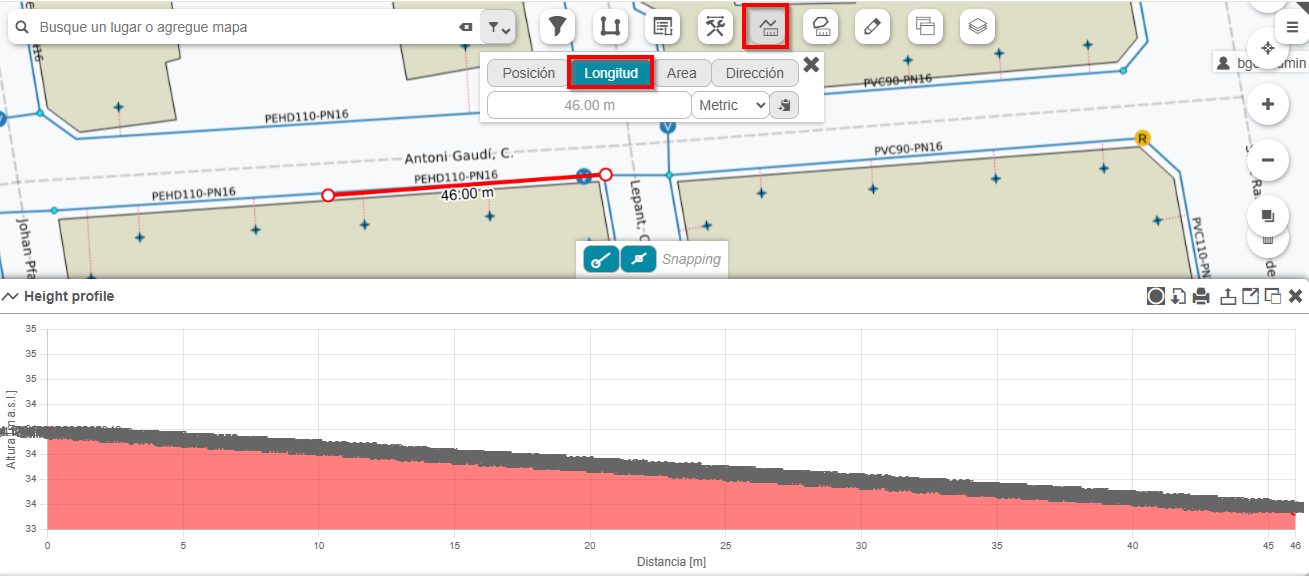

Figura 3 Uso de la herramienta Medición para calcular la Longitud.

Área: para medir un área, se debe seleccionar el modo Área desde la herramienta de medición o directamente desde su botón. Luego, se delimitan los vértices del polígono haciendo clic en los puntos correspondientes sobre el mapa. Una vez cerrado el polígono, se mostrará la superficie calculada.

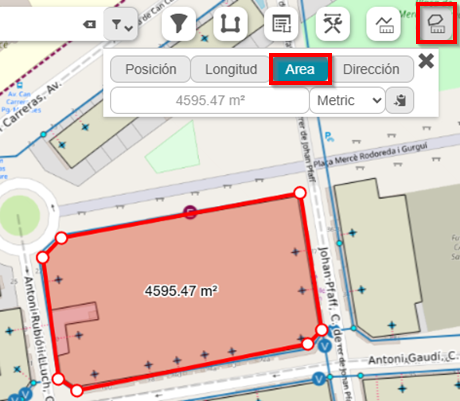

Figura 4 Área calculada para un polígono determinado.

Dirección: se selecciona la opción Dirección desde los botones de medición. Posteriormente, se hace clic en dos puntos del mapa que definan la dirección a analizar. El sistema calculará el azimut correspondiente entre ambos puntos.

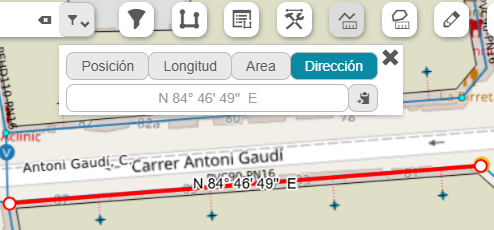

Figura 5 Cálculo del rumbo o azimut entre dos puntos.
